HDR-SVG有源無功發生裝置

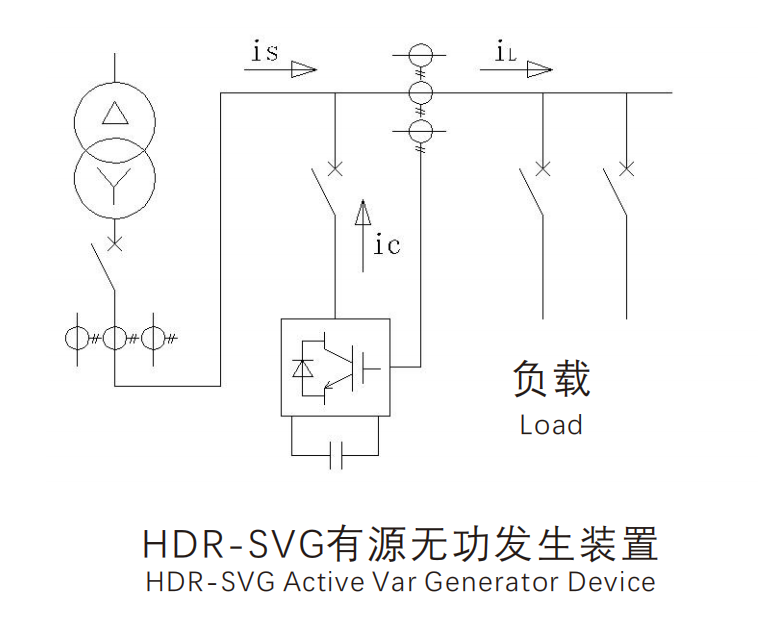

HDR-SVG有源無功發生裝置是基于電力電子技術的無功補償裝置，其核心部件是由多個電力電子器件(如IGBT)組成的變流器。它通過實時檢測電網中的無功功率需求，將直流側的電能轉換為與電網電壓同頻率、同相位的交流電能，并根據需要向電網注入或吸收無功電流，以實現對電網無功功率的動態補償，維持電網電壓穩定。

HDR-SVG有源無功發生裝置應用領域

行業:冶金、礦山、石油、化工、機械、輕工、市政、煤炭、商業建筑、制造等

HDR-SVG有源無功發生裝置性能特點

穩定:改善負荷不平衡，抑制電壓波動與閃變，抑制系統震蕩。

高效:單相/三相調節，可實現功率因數全程穩定為1

快速:動態效應時間≤5ms

損耗:滿載有功損耗≤2.5%，低于行業3%-4%

噪音:滿載噪音≤60dB，低于行業70dB

先進:采用國際最新控制理論及優質器件

靈活:從感性到容性的雙向動態無縫無功功率調節

保護:過壓、欠壓保護，輸出過流，過熱保護，綜合保護等。

HDR-SVG有源無功發生裝置技術參數

額定電壓 Rated voltage	380V/660V	補償無功 compensate reactive	-1 ~ +1 可調 -1 ~ +1 variable
頻率 Frequency	50/60Hz	冷卻方式 cooling method	強制風冷 forced aircooling
有功損耗 Active power loss	≤ 2.5%	噪音 noise	≤ 60dB
電路結構 Circuit structure	三相三線 /三相四線 3P3W/3P4W	三相不平衡 three-phase imbalance	100% 完全補償 100% fullcompensation
海波高度 Circuit structure	≤ 2000m	運行環境 running environment	-25℃ ~ 45℃

HDR-SVG有源無功發生裝置選型表

型號 type	電壓 voltage	額定容量 capacity	重量 weight	尺寸(LWH) mm dimensions
HDR-SVG-30/380-M-A/B	380V	35kvar	25Kg	470530180
HDR-SVG-50/380-M-A/B	380V	50kvar	30Kg	500570200
HDR-SVG-100/380-M-A/B	380V	100kvar	50Kg	500640 240
HDR-SVG-150/380-M-A/B	380V	150kvar	55Kg	530660 280
HDR-SVG-100/660-M-A/B	660V	100kvar	65Kg	530660280
HDR-SVG-200/380-A/B	380V	200kvar	700Kg	8008002200（整機）
HDR -SVG-300/380-A/B	380V	300kvar	750Kg	8008002200（整機）
HDR-SVG-400/380-A/B	380V	400kvar	800Kg	8008002200（整機）
HDR-SVG-500/380 -A/B	380V/660V	500kvar	850Kg	80010002200（整機）

注:1、其它規格型號的 HDR-SVG 可接受訂制。

注:2、A表示為三相三線，B表示為三相四線，M表示為模塊(無M表示為整機)。
