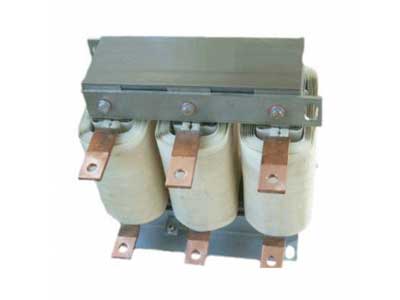

電抗器

HDR-L電抗器在低壓工頻(50HZ或60HZ)1kV以下電力系統中，與電容器組成多種低阻抗通道，有效消除系統諧波，改善電網質量。

HDR-L變頻器專用進出線電抗器

低壓變頻器專用進出線電抗器是變頻器系統中重要的配套設備，主要起到濾波和限制電流變化率的作用。

應用:變頻器進出線專用配套電抗器

選型表

輸入電抗器型號 inputtype	輸出電抗器型號 output type	電機功率 power	重量 weight	尺寸(LWH) mm dimensions
HDR-L-5A-I	HDR-L-5A-O	1.5kW	2Kg	10080110
HDR-L-20A-I	HDR-L-20A-O	7.5kW	3.5Kg	160140140
HDR-L-40A-I	HDR-L-40A-O	15kW	4Kg	160140140
HDR-L-80A-I	HDR-L-80A-O	30kW	9Kg	190170160
HDR-L-150A-I	HDR-L-150A-O	55kW	16Kg	225160230
HDR-L-250A-I	HDR-L-250A-O	110kW	19Kg	225160230
HDR-L-490A-I	HDR-L-490A-O	220kW	35Kg	290190310
HDR-L-700A-I	HDR-L-700A-O	315kW	41Kg	290200310
HDR-L-1000A-I	HDR-L-1000A-O	450kW	75Kg	360230420

注：其他規格的HDR-L可接受定制

濾波補償裝置技術參數

額定電壓	Rated voltage	AC1000V 以下	Under AC1000V
電抗率	Reactance ratio	7%、14%	7%、14%
電抗值偏差	Reactance tolerance	≤ ± 3%	≤ ± 3%
溫升	Temperature rise	≤85k	≤85k
海拔	Above sea level	2000M	2000M
執行標準	Standard	IEC289:1987	IEC289:1987
額定容量	Rated capacity	與電容器匹配	Match the capacitor
絕緣等級	Insulation level	F/H	F/H
噪音	Noise	≤45db	≤45db
質保	Warranty	12個月	12 months
過載	Overload	1.35In連續運行；1.5In持續60S	1.35In constant operation; 1.5In constant 60S
線性度	Linearity	1.8倍額定電流	1.8times the rated current

主要規格型號

配套電容器容量 kvar Capacitor capacitance kvar	電感值 mH Inductance value mH	額定電流 (A) Rated current(A)	外形尺寸 (mm) W×D×H Dimension(mm)W×D×H
5	10.27	6.01	270×220×160
10	5.13	12.03	270×220×160
15	3.42	18.04	270×220×160
20	2.57	24.06	270×220×160
25	2.05	30.07	270×220×160
30	1.71	36.08	270×220×160
60	0.86	72.16	280×235×175

電容器容量 kvar Capacitor capacitance kvar	電感值 mH Inductance value mH	額定電流 (A) Rated current(A)	外形尺寸 (mm) W×D×H Dimension(mm)W×D×H
5	24.57	5.50	210×140×145
10	12.28	11.00	250×155×160
15	8.19	16.50	250×170×175
20	6.14	21.99	280×180×205
25	4.91	27.49	290×180×195
30	4.09	32.99	290×185×195
60	2.05	65.98	330×205×291
