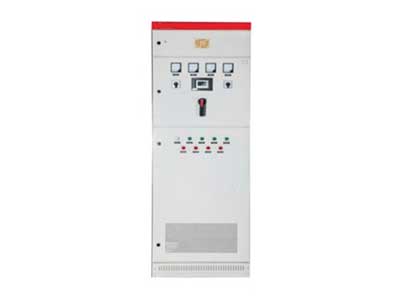

電能質量綜合裝置治理裝置功能

通過電能質量分析儀對電網系統諧波測試，發現系統存在各種電能質量問題（例如：功率因數低、諧波大，電壓暫降等），電能質量諧波嚴重影響到變壓器發熱嚴重、原電容器頻繁鼓脹、精密設備無法正常工作、繼電保護誤動作、設備經常停機、N線電流較大/三相不平衡等。電能質量綜合治理裝置以并聯方式接入配電系統，實時監測系統的各種電能參數，通過控制計算及邏輯變化，計算出系統所需的動態無功分量及諧波分量，然后通過PWM電路實時產生系統所需要的無功與諧波電流注入到配電系統中，實現智能動態補償與諧波治理。

產品	模塊混合濾波補償裝置
基本參數
額定電壓(V)	400-690
額定頻率(Hz)	46-54
整機效率	97.8%
電網結構	三相三線/三相四線
電路拓?fù)?/td>	3電平
性能指標
補償方式	諧波補償、無功補償、諧波和無功同補、不平衡補償
諧波次數	2-50次諧波全消除或選定次數的諧波
濾波程度	全容量
諧波濾除率	≥95%（濾波器容量足夠情況下）
目標功率因數	用戶可根據實際需求設定
控制算法	瞬時無功/FFT
IGBT開關頻率	≥20kHz
冷卻方式	強制風冷
噪音	≤65dB
保護功能	過欠壓、過流、短路、過溫、頻率保護、脈沖異常保護、軟關斷、限流
通訊監控能力
通訊接口	RS485/RS232/以太網
通訊協議	Modbus/ TCP/IP Client
顯示界面	7寸觸摸屏
故障告警	屏幕顯示和繼電器輸出
外型尺寸（寬*深*高）
有源容量(A)	無源容量	臥式模塊		立式模塊
25/50	30×4	800*800*2200		——
	60×8	800*1000*2200		——
100	60×4	——		1000*1000*2200
	60×5	——		1000*1000*2200
	60×6	——		1000*1000*2200
其他容量和外形尺寸需咨詢公司技術
環境要求
海拔高度	≤2000m
運行溫度	-10℃-+45℃
運行濕度	≤90%，無凝露
防護等級	IP20/IP30
企業資質及標準
資質認證	電力工業電氣設備檢試中心認證 信息產業部通訊電源產品型試報告 國網電力科學研究院電氣設備檢測中心認證 公路所權威檢測報告 上海電器設備檢測所型試報告 國家智能電網用戶端產品（系統）質量監督檢驗中心 中國質量認證中心CCC認證
遵循標準	企標、NB/T 41006-2014、JG/T 417-2013、YD/T 2323-2016、JBT 11067-2011等

電能質量綜合裝置治理裝置應用范圍

適用于0.4KV/0.69KV系統中動態補償無功和諧波電流。

訂貨范例：

具體型號：500kvar/0.4KV/0.69KV

技術參數：諧波補償容量最大輸出500kvar

電壓等級：0.4KV/0.69KV

防護等級：IP20（可按客戶要求定制）
