在傳統的電力系統中，具有線性阻抗變化特性的傳統電氣設備工作時不會對頻率為50Hz呈現標準正弦波形的供電電源造成干擾影響，但隨著現代電力電子技術的飛速發展，具有非線性阻抗特性的電氣設備(又稱為非線性負荷)應用得越來越多，這些非線性負荷工作時會造成電力系統供電頻率與波形發生畸變，從中可以分解出不同頻率的正弦波形，這部分被分解出來的非50HZ交流正弦波統稱為諧波(harmonic)，其中頻率為50Hz三倍即150Hz的諧波稱為3次諧波；頻率為50Hz五倍即250Hz的諧波稱為5次諧波；頻率為50Hz七倍即350Hz的諧波稱為7次諧波。

而LED節能燈、LED顯示屏、充電器、加熱器、變頻器、消毒器、PC終端等采用單相二極管整流方式的非線性負荷在運行時都會產生比較嚴重的奇次諧波電流，其中3次諧波最大，為主要諧波成分，5次、7次、11次等諧波也明顯偏高，但三次諧波電流不僅不能象基波及5次、7次、11次等其他頻次諧波電流那樣在零線上進行矢量抵消掉絕大部分，而是以360度矢量角完全疊加到零線上，導致零線上三次諧波電流為相線上的3倍左右，因此當單相整流負載產生的三次諧波電流含量達到35%以上時，零線電流就會異常增高超出了相線電流，很多情況下零線電流異常增高到相線電流的2倍左右，也給低壓配電系統造成了多方面的危害，主要的現象包括以下幾方面：

1)零線過流發熱：導致電纜發熱老化斷裂，不僅會直接燒壞用電設備，還極易誘發難以檢查防控的火災隱患；

2)配電保護異常跳閘：即使線路上的負荷還沒有達到配電設計容量，也會出現零序保護跳閘，造成配電系統不穩定，影響正常供電；

3)變壓器過溫異響：大量零線諧波電流回流到變壓器后，直接導致變壓器發熱升溫噪聲增大，加速變壓器的性能衰減，縮短了變壓器的壽命，嚴重時直接導致變壓器燒毀；

4)電能明顯浪費：配電系統中存在比較大的三倍頻奇次諧波電流，會直接增加負載設備與供電設備的電能消耗，危及無功補償設備的安全運行，造成比較明顯電能的浪費。

解決方案

西安奧順電氣融合十多年諧波治理實踐經驗與技術積累成功開發出APF-CN零線電流諧波治理裝置，不僅是當前市場中能從源頭上徹底治理三次諧波電流的獨特產品，也是對三相四線制配電系統中相線和零線上的三次諧波電流能同時全面精確治理的專用濾波裝置，因此也叫三次諧波電流零線濾波器，該裝置已經在消除三次諧波電流引發的零線電流異常增高、母排發熱振蕩、變壓器過溫異響等方面得到了廣泛的應用。

零線電流諧波治理裝置的性能特點

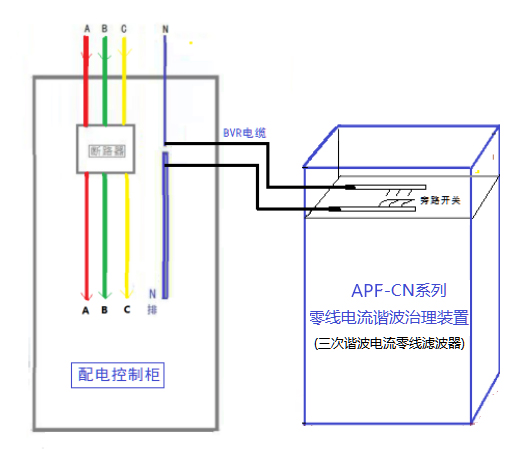

只需串接在零線上，濾波效果不受相線電流相位角調節變化影響，接線簡單方便；

采用專有的零線諧振阻波仿真技術,在三相負載發生不平衡波動變化時保持穩定濾波；

治理裝置具有即連即用即見效的高度自控性能，不需要額外的控制系統和復雜人工調節；

同步濾除零線和相線上3次諧波電流90%以上，減小三次諧波電流帶來的電氣火災隱患；

成套裝置配有剩余零線電流監測報警系統，通過聲光報警提示來全面監控剩余零線電流;

成套裝置均設計有旁路開關，特殊情況下可以快速通過旁路短接濾波器，保證負載設備繼續可靠運行；

開發有50A-600A范圍內多種規格容量產品，還可以采用多臺同規格產品并聯組合成更大容量，全面滿足各類大中型負載零線諧波電流治理需求；

應用范圍

亮化工程、LED顯示屏、商城商貿城用電、工廠會場照明系統、商鋪商超用電等零線電流較大的情況
